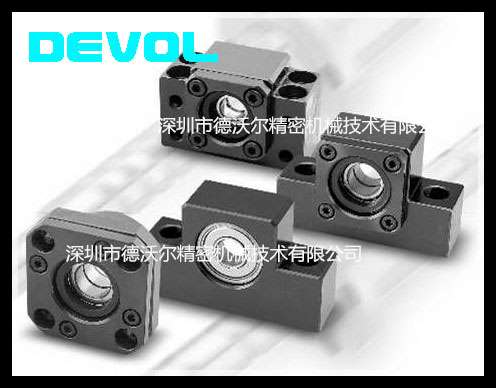

米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型图片

米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型

所属目录:机床配件及附件

搜索关键字:米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型

信息简介:米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型

详细信息:
“米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型”参数说明
类型: 丝杠支座组件 型号: BSWR4/5/6/8
规格: BSWR4/5/6/8 商标: 米思米MISUMI
包装: 纸箱 安装方法: 顶面安装型
材质: S45C 表面处理: 低温镀黑铬
轴承型号: 向心轴承 种类: 固定侧标准型
产量:
“米思米BSWR4/5/6/8丝杠支座组件固定侧·方型 标准型”详细介绍

?
尊敬的客户您好!
想了解日本【米思米直线导轨】【米思米滑块】【米思米丝杠支座组件】【BSWR4/5/6/8】的参数,具体详情请与我们客服人员联系。
1.由于型号、技术参数繁复多样,不能为大家一一上传,
2.由于库存与价格随时都有变动,所以以上为虚拟价格。
具体型号、参数、具体价格请于我们服务人员联系,我们会第一时间回复您!
?

种类 固定侧标准型 安装方法 顶面安装型
轴径 d(φ) 4 材质 S45C
表面处理 低温镀黑铬 轴高 h(mm) 10
形状 方型 轴承型号 向心轴承
轴承的精度 5级 厚度 L( or F)(mm) 15
宽度 B(mm) 34 油封适用轴径(φ) 6


Type [ M ]材质 [ S ]表面处理
①③ ⑥⑦ ①③⑥⑦
BSW S45C SS400 四氧化三铁保护膜
BSWN 无电解镀镍
BSWR 低温镀黑铬


种类 固定侧标准型 安装方法 顶面安装型 材质 S45C
形状 方型 轴承型号 向心轴承 轴承的精度 5级


规格表
型式
BSW15

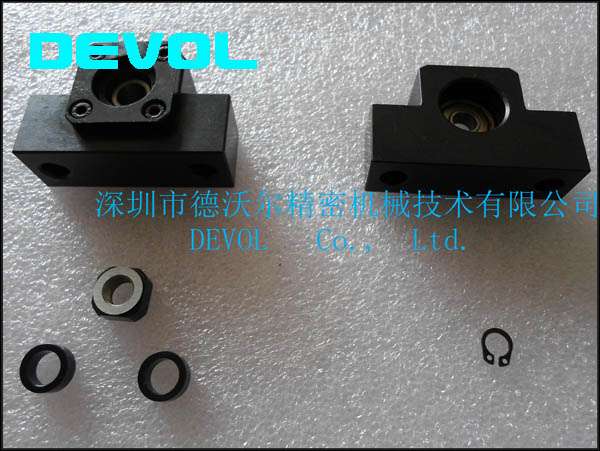

■构成零件
编号 零件名称 数量
轴承固定座 1
角接触球轴承5级 1套
轴承盖 1
油封 2
内六角螺栓* 4
调整环 1
紧固螺帽(带锁紧螺丝) 1
[ ! ]?d=6不带④油封。
[ ! ]?d=8带一个④油封。
[ ! ]?①②③④为一体结构,请勿拆卸。
[ ! ]?BSWR的轴承内已封入低尘润滑脂。
* BSWR?BSWN的⑤螺栓为不锈钢型。
[ ! ]?No.8S、10S的油封内径小于以往产品。
